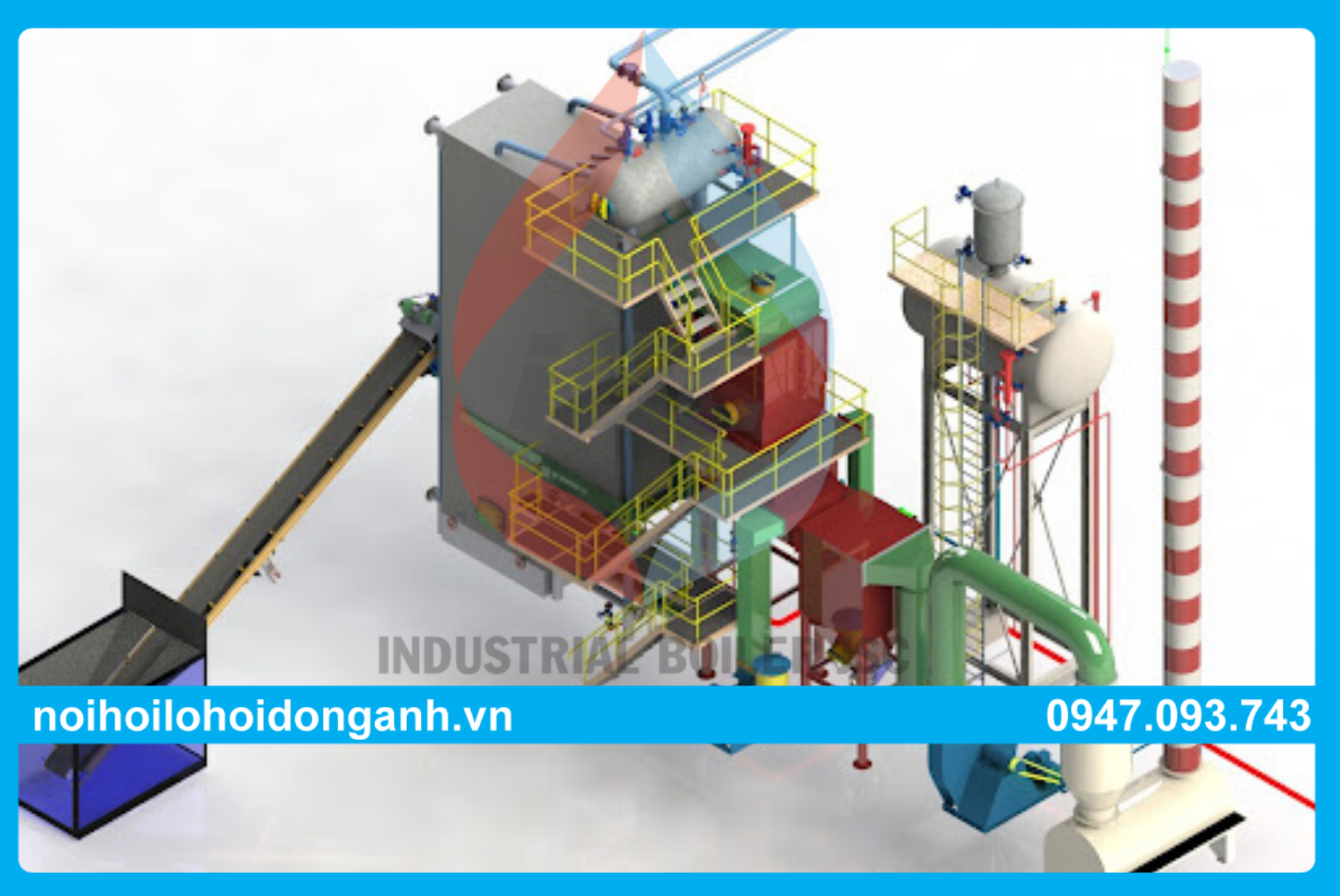

Nguyên Lý Hoạt Động Của Nồi Hơi Ống Lửa (Fire-Tube Boiler): Hướng Dẫn Chi Tiết Cho Doanh Nghiệp

Trong thế giới công nghiệp, nơi hiệu quả năng lượng và độ ổn định vận hành là yếu tố then chốt, nồi hơi ống lửa (Fire-Tube Boiler) vẫn luôn là lựa chọn hàng đầu cho các nhu cầu hơi nước có công suất và áp suất vừa và nhỏ.

Nếu doanh nghiệp của bạn đang tìm kiếm một thiết bị sinh hơi có cấu tạo đơn giản, chi phí đầu tư ban đầu thấp và dễ bảo trì, việc nắm vững nguyên lý hoạt động của nồi hơi ống lửa là bước đi chiến lược đầu tiên. Bài viết này sẽ đi sâu vào cơ chế vận hành, cấu tạo chi tiết và kinh nghiệm thực tế để giúp bạn đưa ra quyết định đầu tư lò hơi chính xác.

1. Nồi Hơi Ống Lửa Là Gì? Định Nghĩa và Vai Trò Cơ Bản

Nồi hơi ống lửa là loại thiết bị sinh hơi trong đó khí nóng và khói thải từ quá trình đốt cháy được dẫn đi bên trong các ống thép (fire tubes), còn nước cần đun sôi bao quanh bên ngoài các ống này.

Đúng như tên gọi, “lửa” (khí nóng) nằm trong “ống”, truyền nhiệt trực tiếp qua thành ống để đun sôi lượng nước lớn được chứa trong thân nồi. Đây là thiết kế lâu đời và phổ biến, thường được ứng dụng cho công suất từ 1 đến 30 tấn hơi/giờ và áp suất làm việc dưới 25 bar.

Sự khác biệt cốt lõi so với Lò hơi Ống Nước (Water-Tube Boiler) là ở đây: Lò ống lửa chứa khối lượng nước lớn hơn nhiều so với ống nước. Điều này mang lại sự ổn định áp suất tuyệt vời khi nhu cầu hơi thay đổi đột ngột (khả năng chịu tải tốt).

2. Cấu Tạo Chi Tiết Của Nồi Hơi Ống Lửa (Chi Tiết Kỹ Thuật)

Để hiểu rõ nguyên lý hoạt động của nồi hơi ống lửa, chúng ta cần phân tích các thành phần chính:

2.1. Thân Nồi (Shell/Drum) và Vị trí Nước/Hơi

Thân nồi là một bình áp lực hình trụ ngang, lớn, được thiết kế để chứa toàn bộ nước cần đun và thu gom hơi bão hòa ở phía trên.

• Đặc điểm: Do chứa khối lượng nước lớn, thân nồi phải có khả năng chịu được biến động giãn nở nhiệt.
• Chức năng: Là nơi xảy ra quá trình tách hơi ra khỏi nước.

2.2. Buồng Lửa (Furnace/Firebox) – Nơi Khởi Phát Nhiệt

Buồng lửa là nơi xảy ra quá trình đốt cháy nhiên liệu (dầu, gas, than, củi…). Đây là nơi sinh ra nguồn nhiệt bức xạ và khí nóng ban đầu.

• Phân loại quan trọng:
  • Buồng lửa Ướt (Wetback): Khí nóng sau khi kết thúc đường đi thứ nhất sẽ đổi chiều trong một buồng được bao quanh bởi nước.
    • Ưu điểm: Thu nhiệt triệt để hơn, giảm nhiệt độ khí thải và giảm ứng suất nhiệt lên vật liệu.
  • Buồng lửa Khô (Dryback): Buồng đổi chiều (reversal chamber) chỉ được cách nhiệt bằng vật liệu chịu lửa (gạch, bê tông chịu nhiệt).
    • Ưu điểm: Dễ tiếp cận để bảo trì, sửa chữa.
    • Nhược điểm: Thất thoát nhiệt cao hơn, hiệu suất thấp hơn chút ít so với Wetback.

2.3. Hệ Thống Ống Lửa (Fire Tubes)

Hàng loạt ống thép (thường có đường kính 50-100mm) được đặt xuyên qua thân nồi.

• Chức năng: Tăng diện tích tiếp xúc giữa khói nóng và nước lên hàng trăm lần. Ống lửa chính là bộ phận quyết định hiệu suất trao đổi nhiệt của lò.

2.4. Buồng Quay Khói (Smoke Reversal Chamber/Smoke Box)

Buồng này nằm ở hai đầu của thân nồi, giúp đổi chiều dòng khói để khói nóng đi qua thân nồi nhiều lần (tạo thành các Passes), tối đa hóa thời gian tiếp xúc nhiệt trước khi thải ra ngoài.

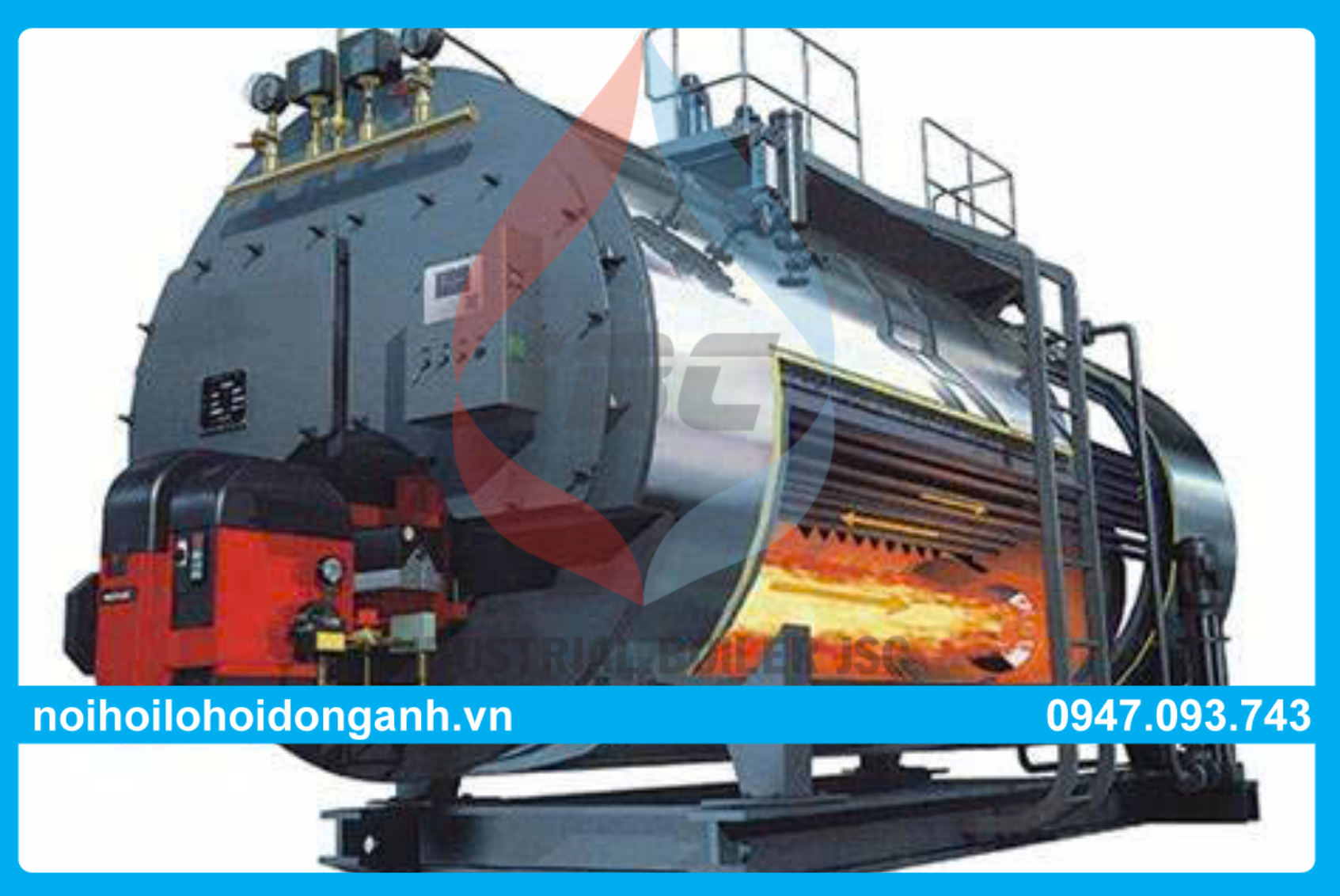

3. Nguyên Lý Hoạt Động Chuyên Sâu Của Nồi Hơi Ống Lửa (Step-by-Step)

Nguyên lý hoạt động của nồi hơi ống lửa là một chu trình khép kín bao gồm ba giai đoạn trao đổi nhiệt liên tục: Bức xạ, Đối lưu và Sinh hơi.

3.1. Quá Trình Đốt Cháy và Trao Đổi Nhiệt Bức Xạ (Pass 1)

1. Đốt cháy: Nhiên liệu được cấp vào buồng đốt, ngọn lửa cháy tạo ra khói nóng có nhiệt độ rất cao (thường >1000∘C).
2. Truyền nhiệt Bức xạ: Lượng nhiệt lớn nhất ($\approx 50-60\%$ tổng nhiệt) được truyền trực tiếp từ ngọn lửa và khí nóng vào thành Buồng lửa và đáy thân nồi thông qua cơ chế bức xạ nhiệt.

3.2. Minh Họa Dòng Khói Đa Đường (Multi-Pass) và Trao Đổi Nhiệt Đối Lưu

Đây là phần cốt lõi tạo nên hiệu quả của nguyên lý hoạt động của nồi hơi ống lửa hiện đại. Khí nóng sau khi rời buồng lửa (Pass 1) sẽ được điều hướng để đi qua các ống lửa (Pass 2, 3, 4).

• Pass 2 (Đối lưu Sơ cấp): Khí nóng đi vào các ống lửa đầu tiên.
• Buồng Đổi Chiều 1: Khí nóng được thu thập ở buồng khói phía sau (thường là buồng ướt), sau đó đổi chiều.
• Pass 3 (Đối lưu Thứ cấp): Khí nóng quay ngược lại, đi qua một bộ ống lửa khác.
• Buồng Đổi Chiều 2 (Phía trước): Khí tiếp tục đổi chiều một lần nữa (nếu là lò 4-Pass).
• Pass 4 (Đối lưu Cuối): Khí đi lần cuối trước khi vào bộ tận dụng nhiệt (Economizer) hoặc thải ra ngoài.

Cơ chế Đối lưu: Khí nóng truyền nhiệt cho nước bao quanh thông qua thành ống (conduction) và sự chuyển động của khói (convection). Nhờ thiết kế Multi-Pass, thời gian khói nóng lưu lại trong thân nồi được kéo dài, giúp nhiệt độ khói thải giảm xuống mức thấp nhất (≈150−250∘C), tối ưu hóa hiệu suất nhiệt.

3.3. Quá Trình Sinh Hơi và Tuần Hoàn Tự nhiên

Nước bao quanh ống lửa liên tục nhận nhiệt, chuyển thành hơi bão hòa. Hỗn hợp hơi và nước này đi lên, hơi được tách ra và tích lũy trong không gian phía trên thân nồi.

• Tuần hoàn: Do lò hơi ống lửa có khối lượng nước lớn, sự chênh lệch mật độ giữa nước lạnh (ở dưới) và hơi nước/nước nóng (ở trên) tạo ra một chu trình tuần hoàn tự nhiên ổn định.

4. Ưu Điểm Và Hạn Chế Của Công Nghệ Ống Lửa

Việc lựa chọn công nghệ lò hơi phải dựa trên sự cân bằng giữa Ưu điểm và Hạn chế so với mục đích sử dụng.

5. Các Lỗi Thường Gặp & Biện Pháp Khắc Phục (Kinh Nghiệm Thực Tế E-E-A-T)

Để đảm bảo an toàn và kéo dài tuổi thọ của thiết bị, người vận hành cần nắm rõ các rủi ro thường gặp khi áp dụng nguyên lý hoạt động của nồi hơi ống lửa.

5.1. Cạn Nước Nghiêm Trọng (Low Water Level)

Đây là nguyên nhân chính gây ra các sự cố nghiêm trọng nhất. Nếu mực nước giảm dưới mức an toàn, các ống lửa (Pass 2, 3, 4) sẽ bị lộ ra khỏi nước.

• Hậu quả: Ống lửa bị quá nhiệt, mềm và biến dạng, dẫn đến nguy cơ cháy ống hoặc nổ do áp suất bên trong lò cao.
• Khắc phục & Phòng ngừa: Luôn kiểm tra và hiệu chuẩn Van an toàn và Cảm biến mực nước (Low Water Cut-off) định kỳ. Lắp đặt hai hệ thống cấp nước độc lập.

5.2. Đóng Cặn (Scale Formation)

Cặn bám (scale) được hình thành từ các chất khoáng (Ca, Mg) trong nước không được xử lý, bám bên ngoài thành ống lửa.

• Hậu quả: Cặn bám tạo thành lớp cách nhiệt, làm giảm nghiêm trọng hiệu suất truyền nhiệt (tốn nhiên liệu). Trong trường hợp nặng, cặn bám gây quá nhiệt cục bộ và làm hỏng ống.
• Khắc phục & Phòng ngừa: Bắt buộc phải có Hệ thống xử lý nước cấp (làm mềm nước, khử khí). Tiến hành xả đáy (blowdown) định kỳ để loại bỏ chất rắn hòa tan.

5.3. Ăn Mòn Ống Lửa

Ăn mòn thường do hàm lượng oxy và carbon dioxide hòa tan trong nước cấp quá cao.

• Hậu quả: Làm mỏng thành ống, giảm khả năng chịu áp lực, dẫn đến rò rỉ hoặc thủng ống.
• Khắc phục & Phòng ngừa: Lắp đặt Bộ khử khí (Deaerator) để loại bỏ các khí ăn mòn trước khi nước cấp đi vào lò.

6. Ứng Dụng Thực Tế và Tiêu Chuẩn Kỹ Thuật

Việc hiểu nguyên lý hoạt động của nồi hơi ống lửa gắn liền với việc tuân thủ các quy định an toàn nghiêm ngặt.

6.1. Ứng Dụng Phổ Biến

Nồi hơi ống lửa được sử dụng rộng rãi trong các ngành:

• Dệt may và Giặt là: Cung cấp hơi bão hòa cho quá trình sấy, nhuộm.
• Thực phẩm & Đồ uống: Tiệt trùng, nấu và chưng cất.
• Y tế và Khách sạn: Tiệt trùng và cung cấp nước nóng.

6.2. Tiêu Chuẩn Kỹ Thuật & An Toàn Bắt Buộc

Nồi hơi là thiết bị áp lực có yêu cầu kỹ thuật cao. Doanh nghiệp cần tuân thủ:

• Quy chuẩn kỹ thuật quốc gia QCVN 01:2008/BLĐTBXH về an toàn thiết bị áp lực.
• Kiểm định định kỳ: Bắt buộc kiểm tra và đánh giá độ an toàn của lò hơi theo chu kỳ quy định.

7. Kết Luận

Nguyên lý hoạt động của nồi hơi ống lửa là nền tảng cho một giải pháp nhiệt ổn định, kinh tế, đặc biệt phù hợp với các doanh nghiệp có nhu cầu hơi vừa và nhỏ, không đòi hỏi áp suất quá cao.

Việc đầu tư vào nồi hơi ống lửa đồng nghĩa với việc ưu tiên độ bền, dễ bảo trì và chi phí vận hành hợp lý. Tuy nhiên, chìa khóa để khai thác tối đa hiệu suất và đảm bảo an toàn nằm ở việc quản lý chất lượng nước cấp và tuân thủ quy trình vận hành, bảo trì định kỳ.

Đừng để rủi ro từ các lỗi vận hành phổ biến làm ảnh hưởng đến hiệu suất đầu tư của bạn. Nồi hơi ống lửa là một cỗ máy đơn giản nhưng cần sự tôn trọng tuyệt đối về mặt kỹ thuật và an toàn.

Doanh nghiệp của bạn đã có kế hoạch bảo trì và xử lý nước cấp đạt chuẩn chưa? Hãy liên hệ với các chuyên gia kỹ thuật để đảm bảo thiết bị của bạn luôn vận hành an toàn và tối ưu nhất!
